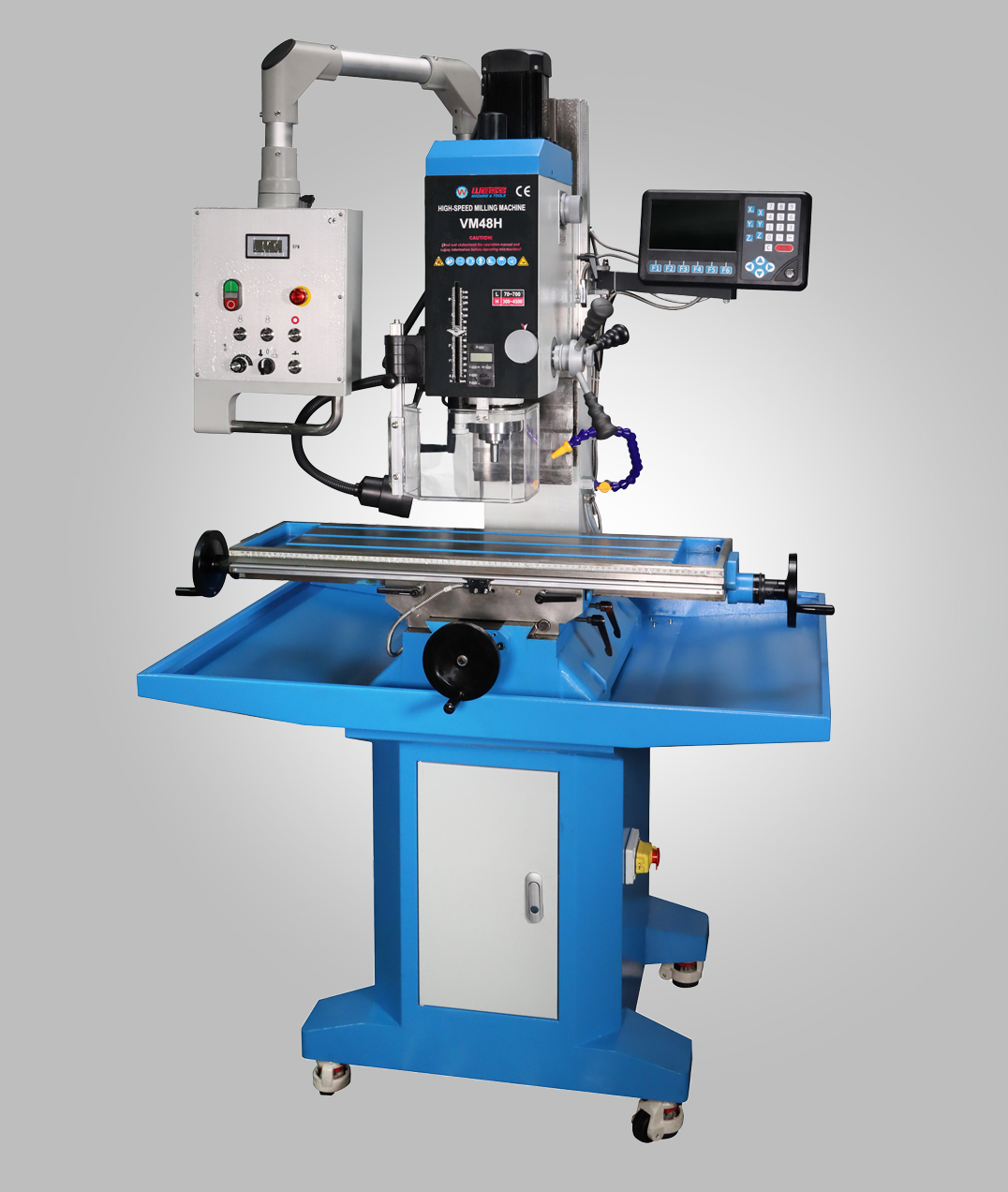

PERCEUSE-FRAISEUSE-TARAUDEUSE SUR SOCLE VM48H
DESCRIPTION DU PRODUIT
Machine puissante et rigide destinée aux ateliers de serrurerie, maintenance, outillage ou chaudronnerie. Conçue pour des gros travaux en perçage-fraisage, dotée d’un coupleux moteur brushless dont la plage de vitesse est doublée par sélection mécanique des poulies (brevet Weiss). Vitesse de rotation importante permettant également l’utilisation de fraises carbures de petits diamètres.
Transmission directe via courroie plate crantée
Moteur brushless 3hp
Très bonne précision et excellente rigidité
Table rectifiée, 3 rainures standards
Vitesse de broche ajustable par variateur électronique + 2 étages

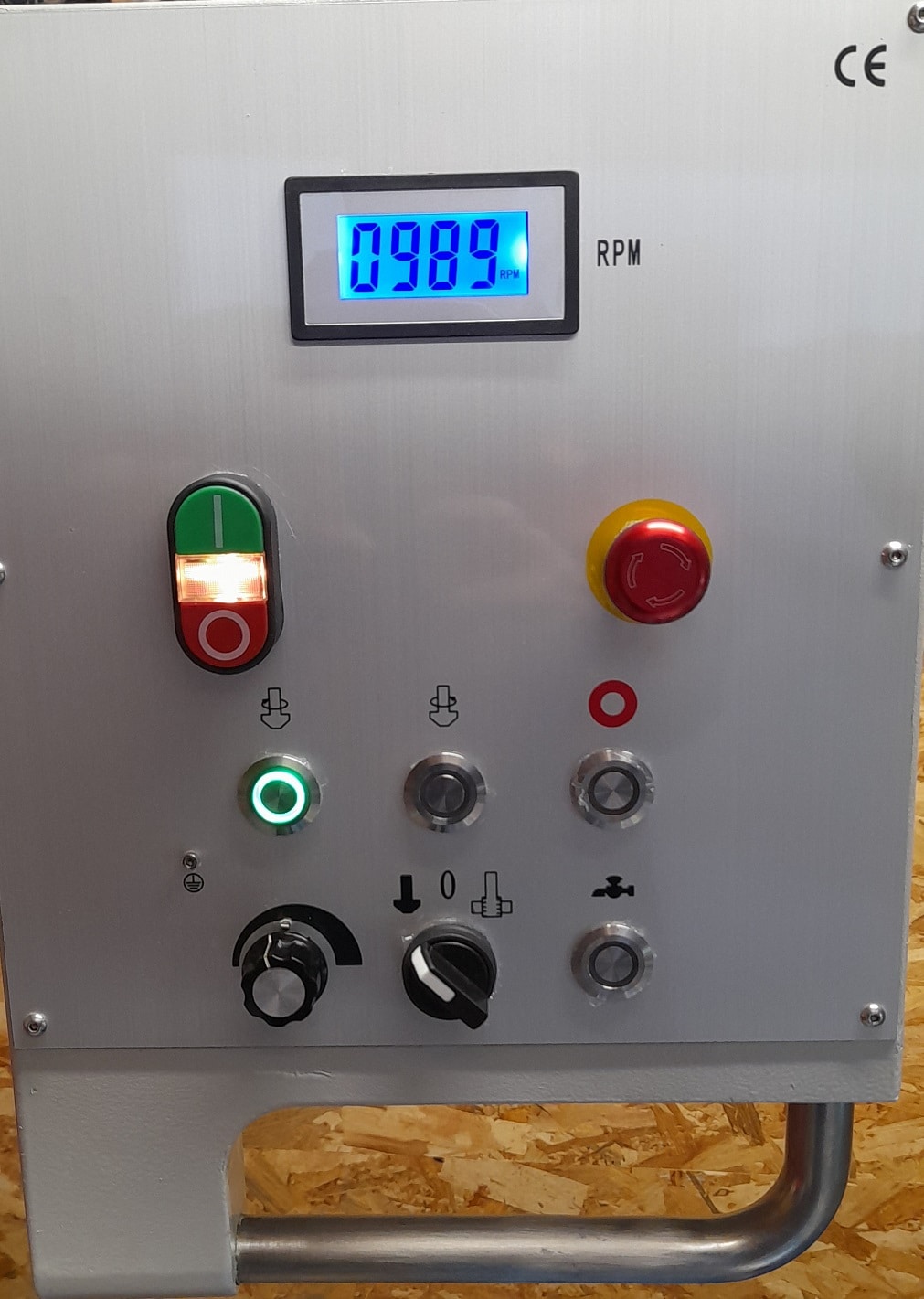

Affichage digital de la fréquence de rotation

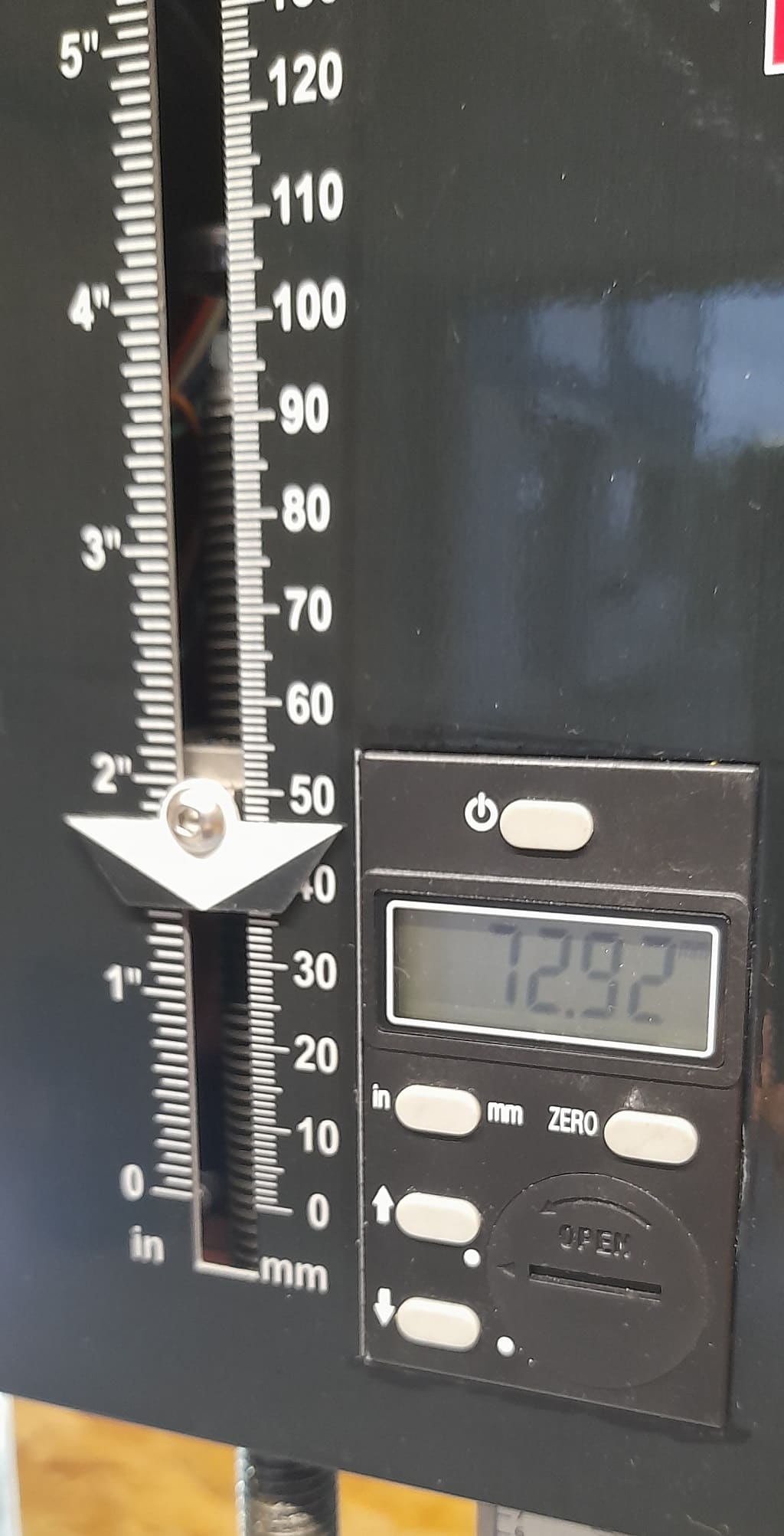

Jauge de profondeur numérique avec remise à zéro

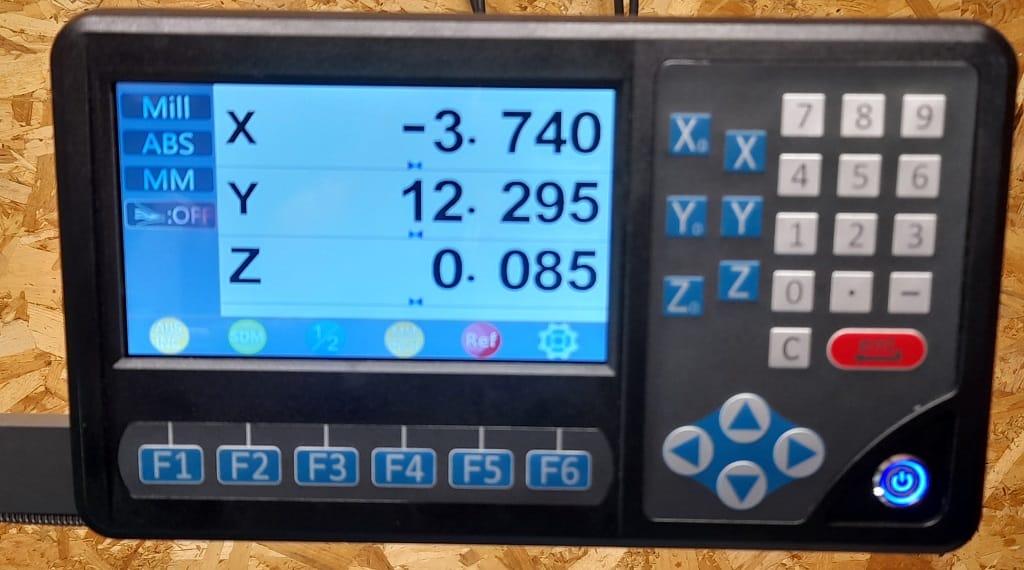

Visualisation numérique 3 axes
Montée/baisse électrique de la tête
Avance automatique électrique sur l’axe X
Nez de broche SA30

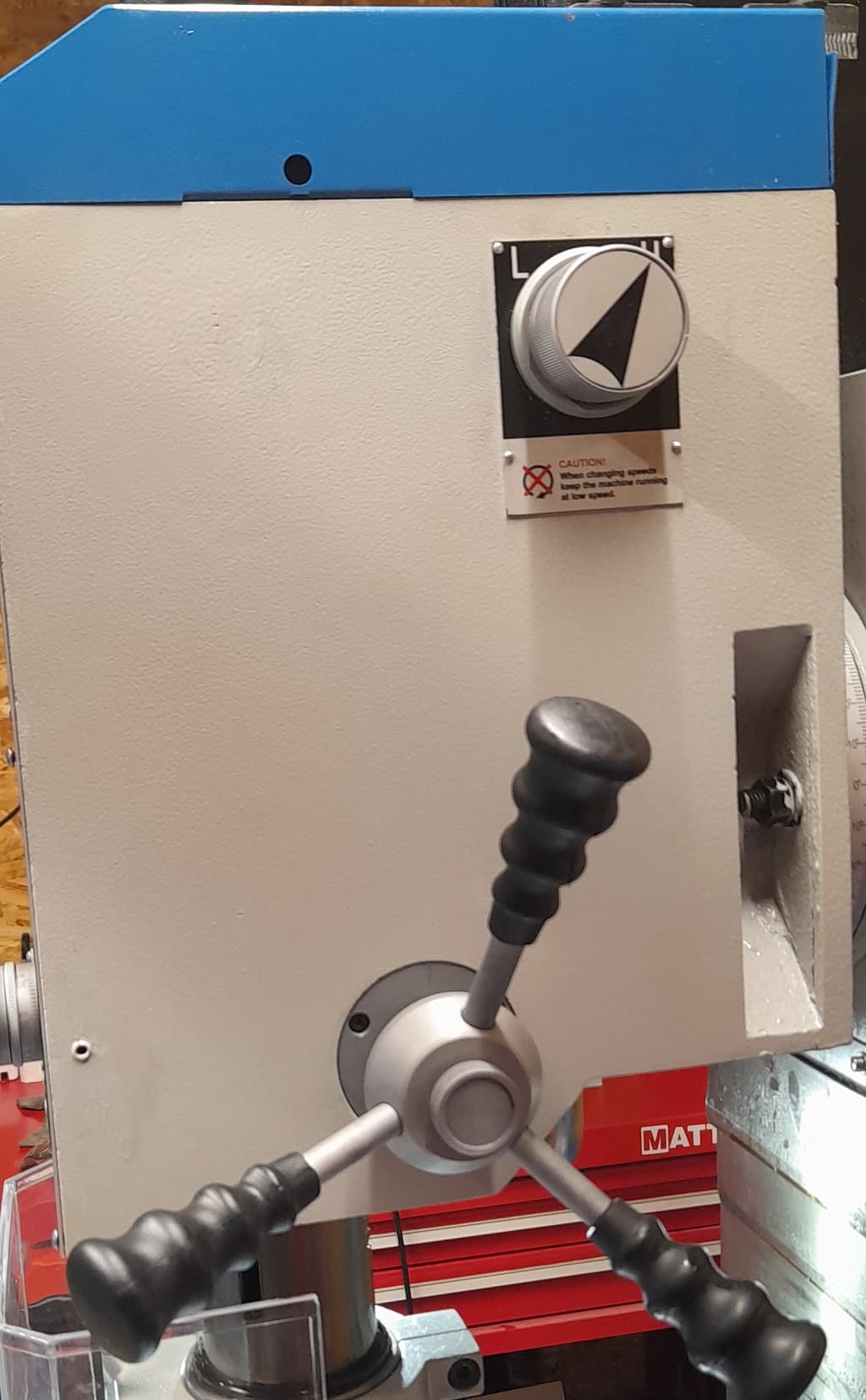

Descente fine micrométrique ou fonction perçage standard
Fonction taraudage avec butée d’inversion
Réglage possible du jeu sur les 3 coulisses par lardon conique
4 928€ HT
Fiche technique

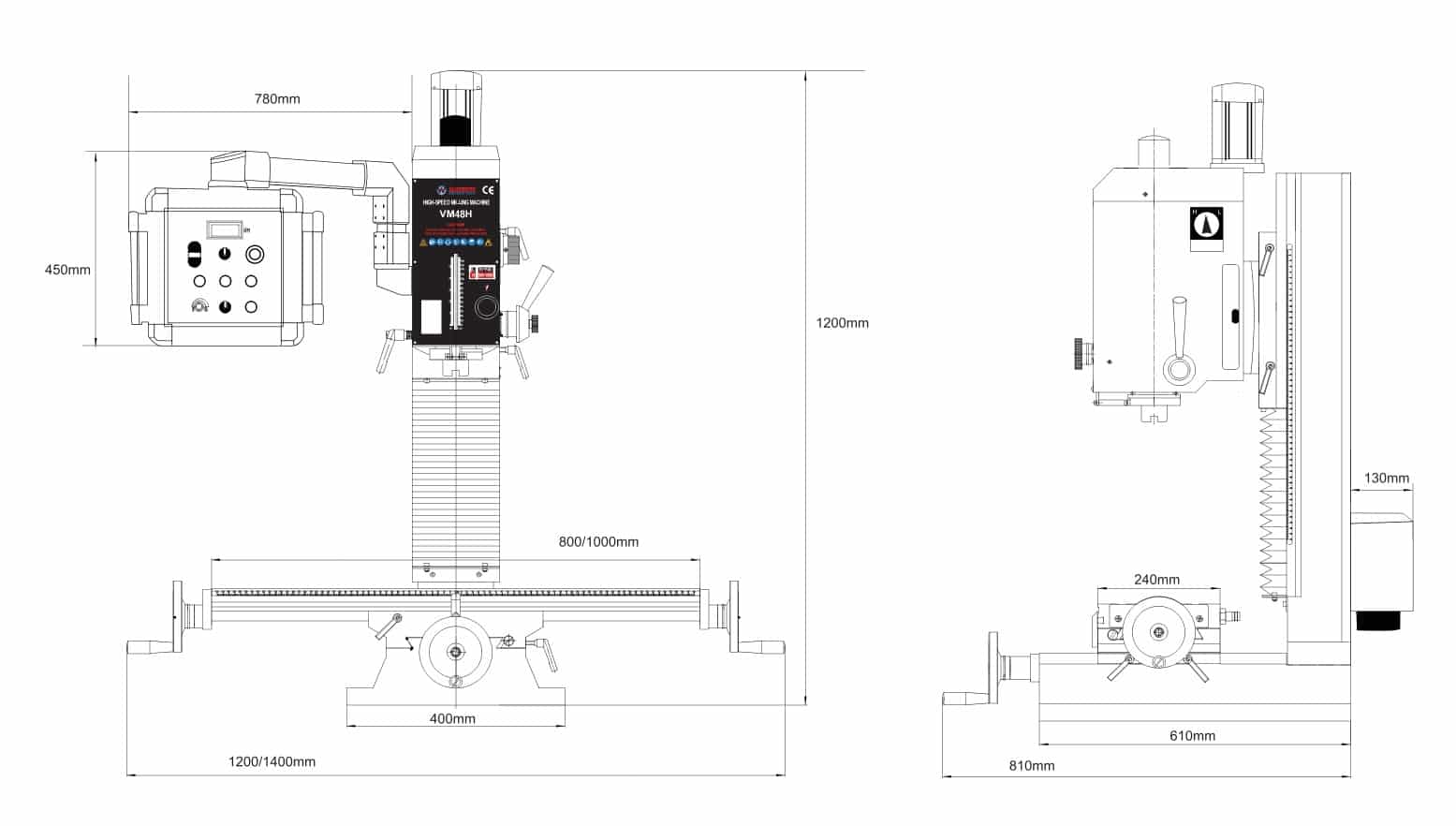

Schéma d’encombrement
Description
CARACTERISTIQUES TECHNIQUES
| Nom commercial | VM48H | |
| Référence Weiss | 10203348 | |
| Capacité maxi en perçage | Ø45 mm | |
| Capacité maxi en rainurage | Ø32 mm | |
| Capacité maxi en surfaçage | Ø80 mm | |
| Dimensions de la table | 800×240 mm | |
| Course transversale | 220 mm | |
| Course longitudinale | 560 mm | |
| Type de nez de broche | SA30 | |
| Course de la broche | 128 mm | |
| Nombre et dimensions des rainures de table | 3 x 14 mm | |
| Ajustage de la vitesse de broche | Variateur à 2 étages | |
| Plage de vitesse de rotation | 0 à 3800 trs/min | |
| Angle maxi d’inclinaison de tête | ±90° | |
| Distance maxi du col de cygne | 270 mm | |
| Distance maxi nez de broche – table | 415 mm | |
| Moteur | 2200W – 230V monophasé |
EQUIPEMENT STANDARD

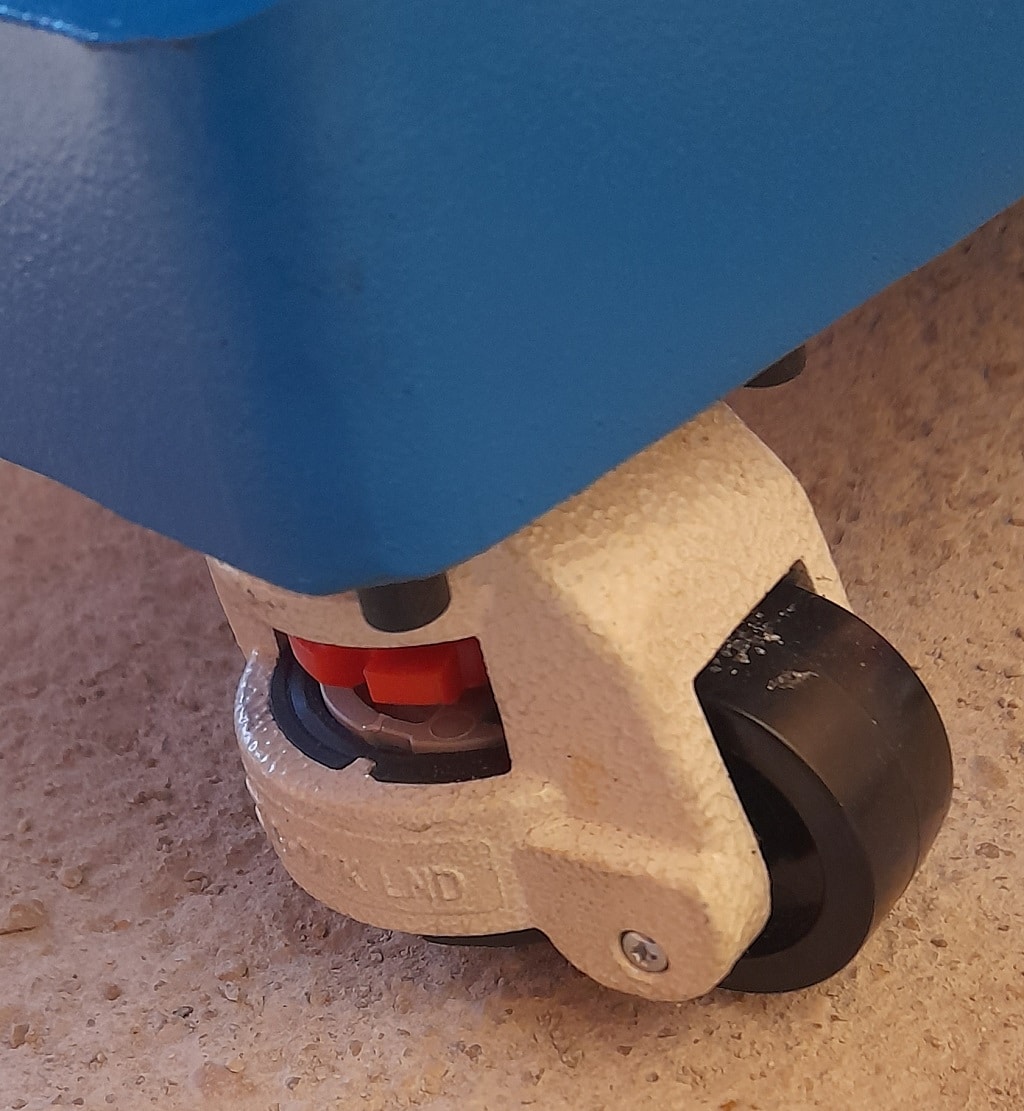

– Support machine avec bac de récupération et armoire
– Montée/baisse électrique axe Z
– Avance automatique sur axe X
– Mandrin de perçage à clé capacité 3 – 16mm
– Lampe de travail halogène
– Bac de lubrification avec flexible
– Affichage numérique sur axe broche
– Affichage digital de la fréquence de rotation
– Visualisation numérique 3 axes
– Descente fine micrométrique par volant facial
– Documentation technique
Informations complémentaires
| Poids | 375 kg |
|---|---|
| Dimensions | 1280 × 1000 × 2080 mm |
